ピコプロジェクターを使った空間演出システムの紹介～ロボットアームによるグラス投写型

はじめに

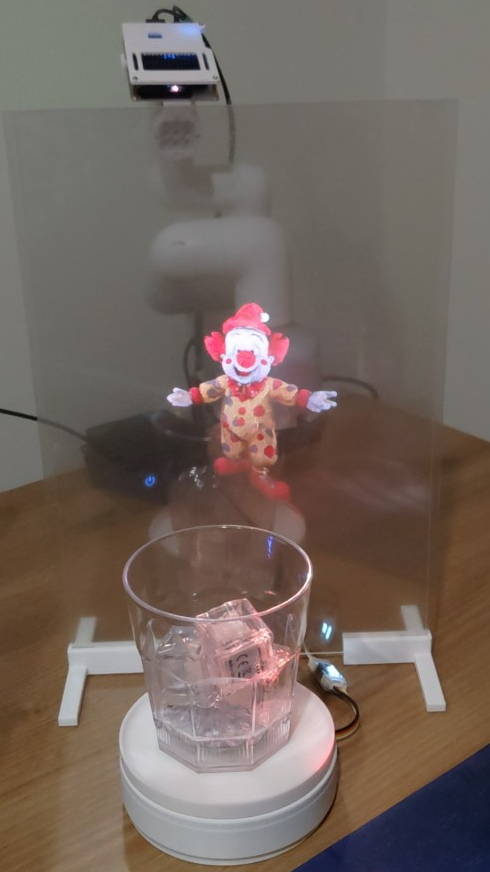

今回紹介するのは、バーなどでグラスを置くと、ピコプロジェクターを搭載したロボットアームが動き、グラスやグラス後方の透過スクリーンにキャラクターが投写され様々なアニメーションでお客さんをおもてなしするようなシステム。

最近制作し、実際にバーカウンターで動かしてみた際の様子は以下の通り。コンテンツとしては、グラスを重量センサ内蔵のコースターに置くとロボットアームが動き、グラス後方の透過スクリーンにピエロキャラクターが現れダンスを踊り、お礼のためのお辞儀をし、グラスを取るとロボットアームが元の位置に戻るというもの。

コンテンツの開発内容については『ピコプロジェクターを使った空間演出システムの紹介～パンチルト対応ダクトレール取付・壁面投写型』と共通化しているため、詳細についてはこちらの記事では省略。
重量センサ内蔵コースターの詳細については『重量センサ内蔵コースターを作ってみた』を参照。

グラスを置くとプロジェクター搭載ロボットアームがピエロのダンスの演出でお客さんをおもてなし。#myCobot #PicoProjector #RobinClub pic.twitter.com/VOznCOEeHE
— mktechlab_net (@mktechlab_net) February 16, 2025

使用しているプロジェクターはUltimems(台湾)のMEMSレーザー走査型の小型プロジェクター。一般的なプロジェクターと比べるとかなり暗いものの、小型で省電力、そしてフォーカス合わせが不要で、コントラストが高いのが特徴。

システム構成

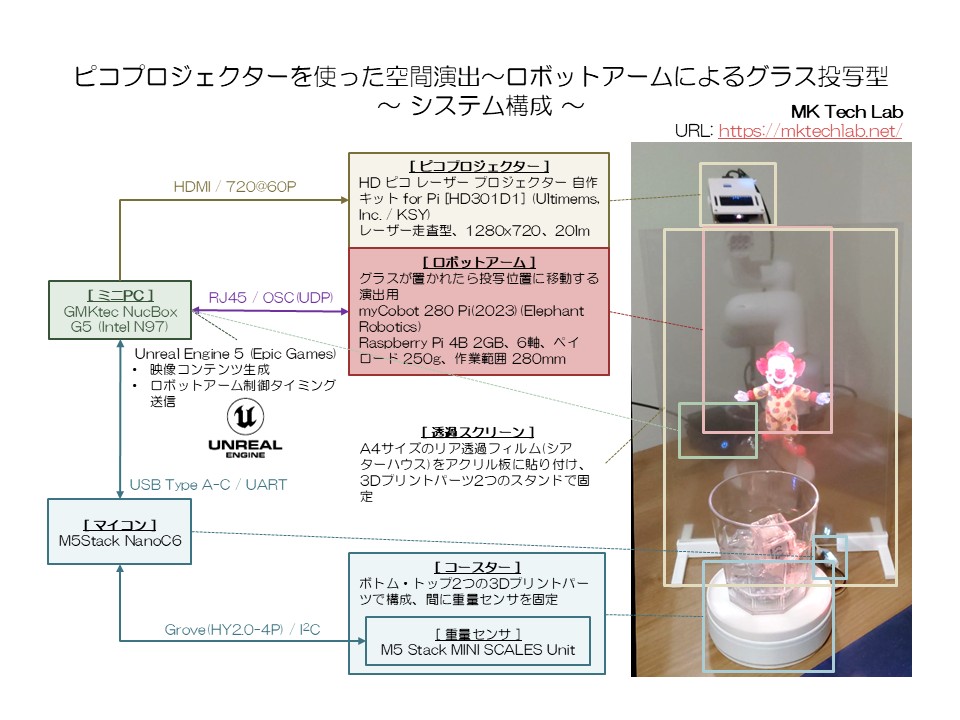

本システムの構成は以下の通り。

本システムの主なパーツは以下の通りで、選定の際に考慮した点は以下の通り。

ロボットアームはコンパクトで持ち運びや設定がし易く、PCからの制御が簡単に行えること
本来グラスに直接投写したいところではあるものの、透過フィルムを貼っての運用は難しいため、グラス後方に透過スクリーンを配置する
グラスを置くコースターは多少飲み物がこぼれても影響が少ないよう考慮する
電源オンから動作可能な待ち状態になるまで自動で行えること

分類用途	メーカー名製品名(型番)	販売先価格(2025/3/9時点)	仕様・説明
プロジェクター映像投写用	Ultimems Inc. HD ピコレーザープロジェクター自作キット for Pi [HD301D1]	KSY 27,500円 x 1 ※在庫なしの状況(販売終了と思われる) ※代替品としては、Ultimems Inc. MEMS スキャニングプロジェクションモジュール [HD309D1-C1]	解像度: 1280×720 明るさ: 20lm コントラスト: 5,000:1 明るくは無いものの、レーザー走査型のためどこにでもフォーカスが合うのが最大の特徴
透過スクリーン	シアターハウスリア透過フィルムクリアタイプ	シアターハウス A4サンプル	視野角度: 150度コントラスト: 200:1 色: 半透明アクリル板に4隅をメンディングテープで固定
透過スクリーン固定用	光アクリル板 AC00-223	Amazon 665円 x 1	サイズ: 200 x 300 x 2mm
ロボットアーム演出用	Elephant Robotics myCobot 280 Pi(2023)	スイッチサイエンス 161,700円 x 1	Raspberry Pi 4B 2GB 軸数: 6軸ペイロード: 250g アーム長: 350mm 作業半径: 280mm 重量: 850g
ミニPC 映像生成用	GMKtec NucBox G5	Amazon 20,380円 x 1	CPU: Intel N97 メモリ: 12GB SSD: 256GB サイズ: 72x72x44.5mm 重量: 166g
3Dプリントパーツ myCobotへのプロジェクター取付用	1パーツ	PLAフィラメント 1パーツで、25g程度、50円程度
3Dプリントパーツ透過スクリーン固定用	L字型、左右2パーツ	PLAフィラメント 1パーツで、25g程度、50円程度
重量センサ内蔵コースター	自作 3Dプリントパーツトップとボトムの2パーツ	PLAフィラメント 2パーツで、100g程度、200円程度	ボトムパーツにM5Stack用計量ユニットを両面テープで固定、トップパーツ上面から計量ユニットにM3ネジで固定
コースタードリンクや結露から重量センサを保護	山崎実業(Yamazaki) 立体コースター丸型ホワイト	Amazon 422円 x 1	サイズ: 直径100mm、高さ9mm 素材: シリコン 3Dプロントパーツトップ上面に両面テープで貼り付け
重量センサ計量用	M5Stack M5Stack用計量ユニット 5kgレンジ（HX711）	スイッチサイエンス 1,287円 x 1	計測範囲: 5kg ストレインゲージモジュール、ADコンバータ、マイコン
マイコン PCへの重量データ送信	M5Stack M5Stack NanoC6	スイッチサイエンス 1,331円 x 1	SoC: ESP32-C6FH4@RISC-V 160MHz
ディスプレイ単体での重量確認用	M5Stack M5Stack用 0.42インチ Mini OLEDユニット	スイッチサイエンス 748円 x 1	超小型のモノクロOLEDディスプレイ表示サイズ: 0.42インチ解像度: 72 x 40
各種ケーブル		HDMI 1.0m x 1 USB Type A-miniB 1.0m x 1 USB Type A-C 0.2m x1 LANケーブル 0.3m x 1

開発内容

ハードウェア

開発内容は以下の通り。詳細については別途個別に紹介予定。

コースター用3Dプリントパーツのモデリング
以下2つのパーツを設計
- コースターボトム
- コースタートップ
透過スクリーンスタンド用3Dプリントパーツのモデリング
以下2つのパーツを設計
- T字左側
- T字右側
3Dプリントパーツのプリント
Anycubic Kobra 2 Proと+Anycubic 高速PLAフィラメント(ホワイト)を使用

ソフトウェア

開発内容は以下の通り。開発環境はWindows 11 Pro上で以下ツールを使用。

映像コンテンツ生成：Unreal Engine、Tripo AI、Reallusion ActorCore AccuRIG/Motion
センサデータ取得：M5Stack NanoC6

映像コンテンツ生成

まず、映像コンテンツ生成については、Unreal Engineを使用、3DモデルとアニメーションについてはWebサービス含め複数のツールを使用。使用した3Dモデルとアニメーションは『ピコプロジェクターを使った空間演出システムの紹介～パンチルト対応ダクトレール取付・壁面投写型』の内容と共通化。違いとしてはアニメーションのタイミングはグラスを置きロボットアームが投写ポジションに移動後に自動で実行するよう実装。

各デバイスのプログラム

開発対象デバイス名	OS/使用ツール/ライブラリ	開発内容
重量センサデータ取得 M5Stack NanoC6	ツール: Arduino IDE 2.3.2 言語: Arduino	重量センサデータ取得と、UARTへの出力
ロボットアーム(myCobot)制御 Raspberry Pi 4B	OS: Ubuntu Mate 20.04 言語: Python ライブラリpymycobot 3.0.1	PCからのグラスが置かれたかどうかのトリガーをOSCで受信、グラスの状態に合わせmyCobotを初期位置・投写位置に動かすための制御
PCでのUARTでの重量センサデータをOSCに変換ミニPC	OS: Windows 11 Pro 言語: Python ライブラリ: pyserial 3.5, python-osc 1.9.3	Claude 3.7 Sonnetで以下プロンプトで生成 “Pythonで、シリアルポートからのデータをOSCで送信するコードを生成して。”
